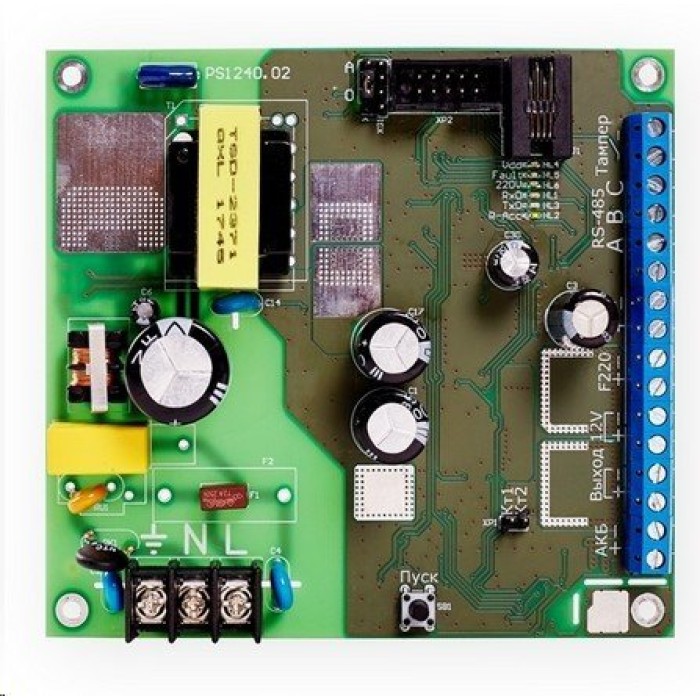

PS-1240 (плата). Источник вторичного электропитания резервированный. Проксима в Тюмени

Описание PS-1240 (плата). Источник вторичного электропитания резервированный. Проксима

Резервированный источник питания; подключение по шине RS-485 к приборам серии S; U-вх.184…253 В, U-вых.13.7…13.9 В, I-ном. 3.2 А, I-max.3.5 А (до 1 мин.); под АКБ 12 В 4.5 (7, 12) А·ч; свет.индикация режимов работы, диагностические выходы "Питание от СЕТИ" и "Неисправность", защита от КЗ, защита АКБ от глубокого разряда; t-раб.-20…+50°С, 115х105х40 мм. Плата без корпуса

Назначение изделия

- Импульсный резервированный источник вторичного электропитания PS-1240 предназначен для обеспечения круглосуточным бесперебойным питанием систем охранно-пожарной сигнализации и других потребителей с номинальным напряжением питания 12В;
- Источник подключается к платам серии Sпо шине RS-485 для обмена информацией и настройки параметров;
- Источник обеспечивает питание нагрузки постоянным стабилизированным напряжением и заряд аккумуляторной батареи (АКБ) при наличии сетевого напряжения и автоматический переход на питание нагрузки от АКБ при отключении сетевого напряжения;
- Источник защищает АКБ от глубокого разряда и переполюсовки, имеет электронную защиту от перегрузки, перегрева и замыкания в нагрузке, оснащен гальванически развязанными выходами: «F220» – питание от сети, «FA» - неисправность.
- Подключение сетевого напряжения, АКБ, нагрузки, «F220» и «FA» производится при помощи клеммных соединителей;
- Источник выполнен в бескорпусном исполнении (плата) для установки в бокс монтажный металлический.

Тип устройства: Источник вторичного электропитания резервированный	- номинальный ток нагрузки: 3.2
Световая индикация: "Сеть"; "Резерв"	- максимальный ток нагрузки: 3.5
Напряжение питания, B:	Тип используемого аккумулятора: 12 В 7 А·ч
- от сети переменного тока: 187…253	Количество аккумуляторов, шт: 1
Выходное напряжение, В:	Защита от короткого замыкания: Есть
- при питании от сети переменного тока: 13.5…14.2	Защита аккумулятора от глубокого разряда: Есть
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более: 50	Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В: 10.0…10.8
Выходной ток, А:	Диапазон рабочих температур, °С: -20…+50
Габаритные размеры. мм: 115х105х40
