Описание Астра-863 исп. А. Блок индикации. ТЕКО

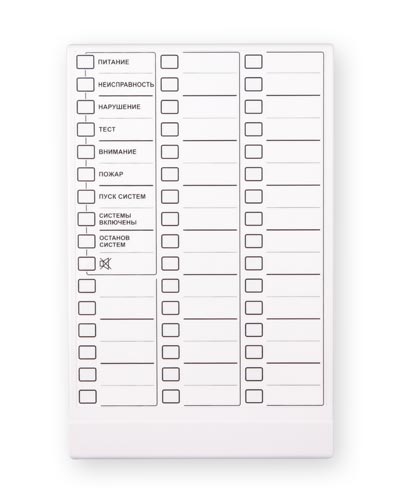

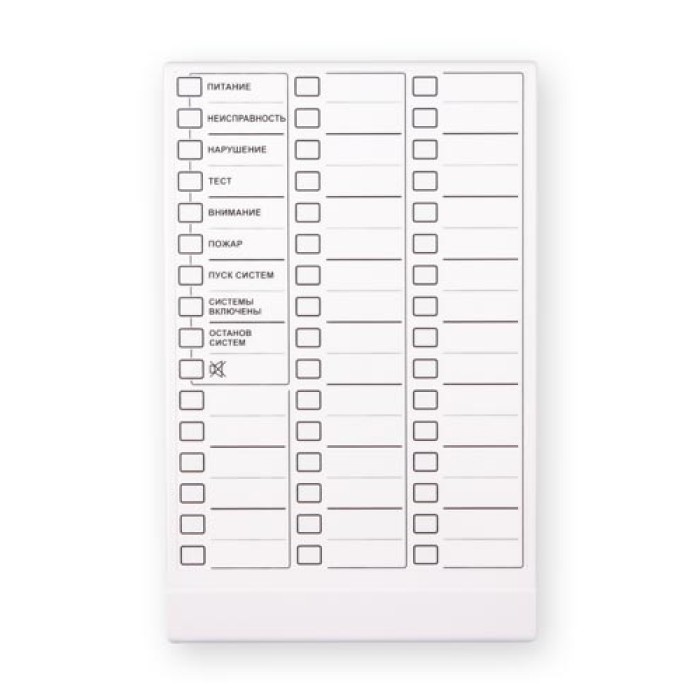

Модуль индикаторов, 8 индикаторов обобщенного состояния системы, 38 индикаторов состояния разделов, звуковой сигнализатор, кнопка отключения звука, вход Touch Memory; работа с приборами Астра-812-Pro и Астра-8945 Pro, подключение к ППКОП по RS-485, подключение до 4-х расширителей Астра-863 исп.АР по линии SL; два входа питания (основной и резервный), электропитание от источника напряжения 10-27 В

Назначение изделия

Предназначен для:
- отображения состояний логических разделов системы Астра-Zитадель на 38 светодиодных индикаторах;
- отображение обобщенного состояния системы на 8-ми системных светодиодных индикаторах;
- принятие со входа ТМ идентификаторов Touch memory и передача в центральное управляющее устройство ППКОП Астра-Z-8945 исп.А

Особенности

-Астра-863 исполнение А - основной модуль индикации, работающий под управлением ППКОП Астра-Z-8945 исп.А;
-информационный обмен с ППКОП по проводному интерфейсу RS-485;
-трехцветная индикация извещений по ГОСТ Р 53325;
-звуковое сопровождение извещений;
-сброс звукового сигнала кнопкой;
-два входа питания (основной и резервный) по ГОСТ Р 53325;
-один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325;
-один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A (R)) и выход для подключения светодиода считывателя;
-информационный интерфейс SL для подключения до 4-х дополнительных модулей расширения Астра-863 исп. АР (48 индикаторов);
-выход питания для дополнительных модулей расширения Астра-863 исп. АР;
-программирование привязок индикаторов к разделам системы с помощью программного комплекса мониторинга ПКМ Астра-Z

Напряжение питания, B:	Длина линии интерфейса, м:
- от внешнего источника питания: 10…27	- RS-485: 1000
Ток потребления, мА:	- Touch memory: 25
- от источника 12 В, не более: 220	Степень защиты: IP30
- от источника 24 В, не более: 150	Диапазон рабочих температур, °С: -10…+55
